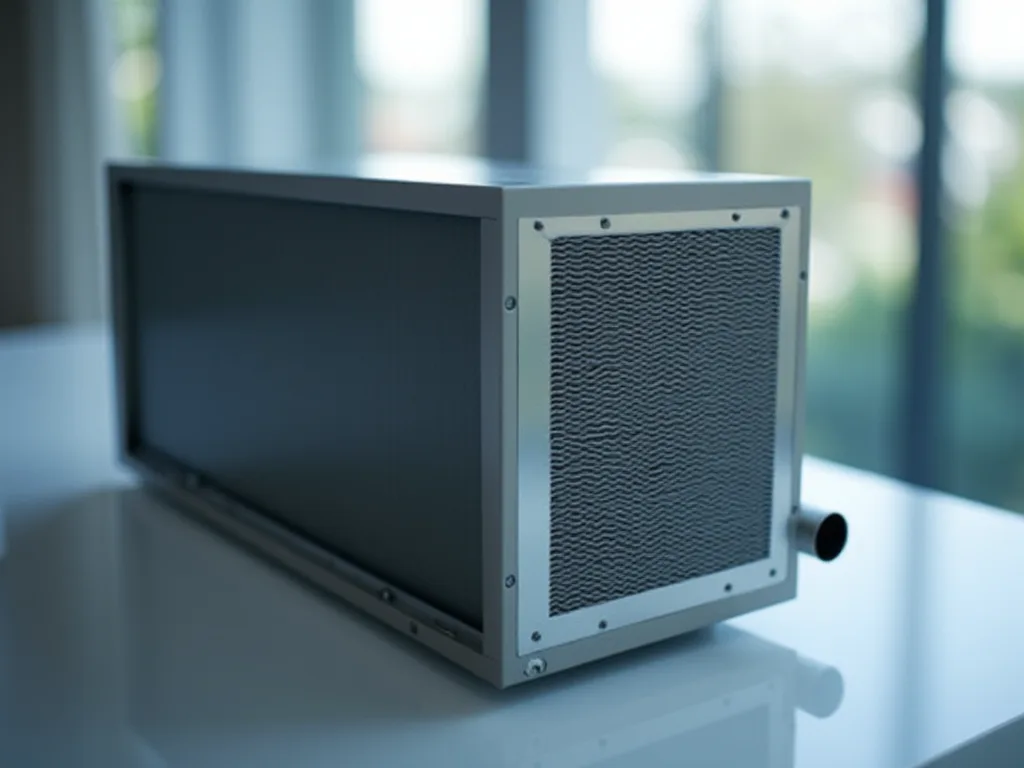

Conception d'échangeurs de chaleur compacts pour des applications à contraintes d'espace

Les échangeurs de chaleur compacts représentent une solution d'ingénierie critique dans les applications industrielles et commerciales modernes où les limitations d'espace exigent des approches innovantes de gestion thermique.Ces appareils sophistiqués sont conçus pour offrir un maximum d'efficacité de transfert de chaleur tout en occupant un volume physique minimal, ce qui les rend indispensables dans des industries allant de l'aérospatiale et de l'automobile à l'électronique, au refroidissement et aux systèmes d'énergie renouvelable.

Comprendre les échangeurs de chaleur compacts et leurs applications

Les échangeurs de chaleur compacts sont définis par leur densité de surface élevée, dépassant généralement 700 mètres carrés par mètre cube de volume. Cette caractéristique les distingue des échangeurs de chaleur conventionnels et leur permet d'obtenir des performances thermiques remarquables dans les enveloppes spatiales limitées. L'avantage fondamental des conceptions compactes réside dans leur capacité à créer des surfaces de transfert de chaleur étendues grâce à des configurations géométriques innovantes, y compris des plaques très espacées, des microcanaux et des structures de nageoires améliorées.

Ces échangeurs de chaleur trouvent des applications critiques dans de nombreuses industries où les contraintes de poids et de prime d'espace conduisent à des décisions de conception.Dans les applications aérospatiales, les échangeurs de chaleur compacts assurent une gestion thermique essentielle pour l'avionique, les systèmes de contrôle environnemental et les composants de propulsion tout en minimisant les pénalités de poids qui influent directement sur l'efficacité énergétique et la capacité de charge utile.

Le refroidissement électronique représente un autre domaine où les échangeurs de chaleur compacts se révèlent inestimables, car les processeurs modernes et les appareils électroniques d'alimentation génèrent des flux de chaleur importants dans des paquets de plus en plus miniaturisés. Les centres de données, les équipements de télécommunications et l'électronique grand public dépendent tous de solutions thermiques compactes pour maintenir les températures opérationnelles tout en s'adaptant à des contraintes spatiales strictes.

Considérations fondamentales de conception pour les applications spatiales

Exigences de performance thermique

Les ingénieurs doivent établir des spécifications précises pour les fonctions thermiques, les températures d'entrée et de sortie des deux flux de fluide, les chutes de pression admissibles et les objectifs d'efficacité. La méthode d'efficacité-NTU (Nombre d'unités de transfert) fournit un cadre analytique puissant pour évaluer la performance de l'échangeur de chaleur indépendamment des températures d'entrée, permettant aux concepteurs d'évaluer la mesure de près d'une conception approche les conditions idéales de transfert de chaleur.

Les coefficients de transfert de chaleur des côtés chaud et froid influent de façon significative sur les performances thermiques globales. Les conceptions compactes utilisent généralement des surfaces améliorées, des promoteurs de turbulence ou des caractéristiques de perturbation du débit pour augmenter les coefficients de transfert de chaleur convectifs, réduisant ainsi la surface requise.

Le coefficient global de transfert de chaleur dépend non seulement des résistances convectifistes, mais aussi de la résistance conductrice à travers la paroi de séparation et de toute résistance à l'encrassement qui se développe pendant le fonctionnement.

Contraintes géométriques et spatiales

Les applications à contraintes d'espace imposent des limites géométriques strictes qui façonnent fondamentalement la conception de l'échangeur de chaleur.Les dimensions maximales admissibles en longueur, largeur et hauteur doivent être établies au début du processus de conception, ainsi que toute restriction sur le facteur de forme ou le rapport d'aspect.

Les contraintes de poids accompagnent souvent les contraintes d'espace, en particulier dans les applications aérospatiales et automobiles où chaque kilogramme a des répercussions sur les performances et l'efficacité. La sélection des matériaux et l'optimisation structurelle deviennent des facteurs critiques pour atteindre les performances thermiques requises tout en respectant les objectifs de poids.

Certains échangeurs de chaleur compacts fonctionnent différemment selon qu'ils fonctionnent dans des orientations horizontales ou verticales, en particulier lorsque des phénomènes de changement de phase ou des effets de convection naturels sont présents. Les environnements de vibration, les considérations de dilatation thermique et les exigences de support structurel doivent tous être traités dans l'enveloppe spatiale.

Propriétés et conditions d'exploitation des fluides

La viscosité affecte les exigences de chute de pression et de pompage tout en influençant les coefficients de transfert de chaleur par son effet sur le nombre de Reynolds et le développement de la couche limite. La conductivité thermique, la capacité thermique spécifique et la densité déterminent la capacité du fluide à transporter l'énergie thermique.

Les gammes de pression et de température de fonctionnement établissent les exigences de compatibilité des matériaux et influencent les décisions de conception mécanique. Les applications à haute pression nécessitent des parois plus épaisses et une construction plus robuste, pouvant être en contradiction avec les objectifs de compacité.

La compatibilité des fluides avec les matériaux de construction est essentielle pour assurer une fiabilité à long terme. La corrosion, l'érosion et la compatibilité chimique doivent être évaluées de façon approfondie, en particulier pour les fluides agressifs ou les flux contaminés.

Types d'échangeurs de chaleur compacts pour les environnements limités dans l'espace

Échangeurs de chaleur de plaques

Les échangeurs de chaleur de plaques atteignent une compacité grâce à des piles de plaques métalliques minces et ondulées qui créent de nombreux canaux parallèles avec de grandes surfaces par rapport au volume. Les corrugations servent à deux fins : elles fournissent un support structurel permettant aux plaques minces de résister aux différentiels de pression et elles induisent des turbulences qui améliorent les coefficients de transfert de chaleur.

Les échangeurs de chaleur à plaques brasées éliminent les joints en brasant les plaques ensemble, en utilisant généralement des matériaux de brasage en cuivre ou en nickel. Cette construction permet une pression et une température plus élevées tout en créant un emballage extrêmement compact. L'absence de joints élimine également les fuites potentielles, rendant les conceptions brasées adaptées aux applications réfrigérantes et autres systèmes où le confinement des fluides est essentiel.

Les échangeurs de chaleur soudés et semi-soudés offrent des solutions intermédiaires, offrant une certaine capacité de démontage tout en obtenant des puissances de pression plus élevées que les conceptions entièrement étanches. Ces configurations se révèlent particulièrement utiles lorsqu'un fluide est agressif ou fonctionne à haute pression tandis que l'autre côté nécessite un accès de nettoyage périodique.

Échangeurs de chaleur microcanaux

Les échangeurs de chaleur microcanaux représentent la pointe de la technologie thermique compacte, avec des passages d'écoulement avec des diamètres hydrauliques généralement compris entre 0,1 et 1 millimètre. Ces canaux extrêmement petits créent des rapports surface/volume énormes, dépassant souvent 3000 mètres carrés par mètre cube. Le petit diamètre hydraulique réduit considérablement l'épaisseur de la couche de limite thermique, ce qui entraîne des coefficients de transfert de chaleur très élevés malgré des conditions d'écoulement laminaire typiquement.

Les échangeurs de chaleur microcanaux en aluminium dominent les applications automobiles et CVC, fabriqués par extrusion qui créent des tubes multiports avec de nombreux microcanaux parallèles. Ces tubes sont assemblés avec des ailettes et des en-têtes, puis brasés dans des fours à atmosphère contrôlée pour créer des cœurs d'échangeurs de chaleur complets.

La technologie Microcanal s'étend au-delà des extrusions d'aluminium pour inclure des conceptions fabriquées par la gravure photochimique, le collage de diffusion et la fabrication additive.Ces méthodes de fabrication avancées permettent des réseaux de flux tridimensionnels complexes optimisés pour des applications spécifiques.Les échangeurs de chaleur Microcanal se révèlent particulièrement efficaces pour les applications à flux thermique élevé comme le refroidissement électronique, où les points chauds localisés nécessitent un retrait de chaleur efficace dans des volumes minimaux.

Échangeurs de chaleur de circuits imprimés

Les échangeurs de chaleur de circuits imprimés (PCHEs) utilisent une méthode de fabrication unique où les canaux de flux sont gravés chimiquement ou formés mécaniquement en plaques métalliques, qui sont ensuite collés à la diffusion sous haute température et pression pour créer une structure monolithique. Cette méthode de construction permet des conceptions extrêmement compactes capables de résister à des pressions très élevées, souvent supérieures à 500 bar, rendant les PCHEs idéals pour les applications de fluides supercritiques, le traitement à haute pression des gaz et les exigences exigeantes de l'industrie des procédés.

Le processus de liaison de diffusion crée des liaisons métallurgiques entre les plaques sans matériaux de remplissage, ce qui permet aux concepteurs d'utiliser des plaques minces et de créer des réseaux d'écoulement complexes sans souci d'intégrité des joints dans des conditions extrêmes. Les géométries de canaux peuvent être optimisées pour des applications spécifiques, avec des passages semicirculaires, rectangulaires ou en forme de trou d'air conçus pour équilibrer l'amélioration du transfert de chaleur contre les sanctions de chute de pression.

Les PCHEs sont très largement utilisés dans les installations de gaz naturel liquéfié, les cycles de puissance supercritiques au CO2, la liquéfaction de l'hydrogène et d'autres procédés où les conditions de fonctionnement extrêmes exigent des solutions thermiques robustes et compactes. La technologie permet d'accueillir une large gamme de matériaux, notamment les aciers inoxydables, le titane, les alliages de nickel et d'autres métaux spéciaux choisis pour des exigences spécifiques de résistance à la corrosion ou de performance à haute température.

Conceptions compactes de la coquille et du tube

Les échangeurs thermiques traditionnels de la coque et du tube peuvent être adaptés pour améliorer la compacité grâce à plusieurs modifications de conception. L'utilisation de tubes de plus petit diamètre avec des parois plus fines augmente la densité de surface tout en réduisant le volume global.

Les chicanes hélicoïdales créent des schémas de débit qui améliorent le transfert de chaleur tout en réduisant la chute de pression par rapport aux chicanes segmentaires classiques. Les chicanes à tige fournissent un support pour le tube tout en réduisant la résistance au flux, permettant ainsi des longueurs de tube plus longues et non soutenues dans des emballages compacts.

Bien que généralement moins compactes que les solutions de remplacement de plaques ou de microcanaux, les conceptions optimisées de coques et de tubes offrent des avantages dans les applications exigeant une résistance élevée à l'encrassement, un nettoyage mécanique facile ou une compatibilité avec les pratiques d'infrastructure et de maintenance existantes.

Échangeurs de chaleur rotatifs et régénératifs

Les échangeurs rotatifs de chaleur, aussi appelés roues thermiques ou roues de récupération de chaleur, obtiennent une compacité grâce à un principe de fonctionnement fondamentalement différent. Une matrice rotative de matériau de stockage de chaleur passe alternativement par les flux de gaz chauds et froids, absorbant la chaleur du flux chaud et la libérant au flux froid. Cette approche régénératrice permet une très grande efficacité dans un paquet compact, en particulier pour les applications de récupération de chaleur gaz à gaz.

La matrice rotative est généralement constituée de feuilles métalliques ondulées ou de matériaux céramiques formés en une structure de roue avec des milliers de petits passages de flux. Comme la roue tourne lentement, généralement à 10 à 20 tours par minute, chaque section de matériaux de matrice cycles entre les flux de gaz chauds et froids. La masse thermique de la matrice stocke et transfère l'énergie, permettant des valeurs d'efficacité souvent supérieures à 85 pour cent dans les configurations équivalentes à contre-courant.

Les échangeurs rotatifs de chaleur excellent dans les applications CVC pour la récupération de chaleur de ventilation des bâtiments, la récupération de chaleur des procédés industriels et le refroidissement des entrées de turbine à gaz. Leur compacité et leur grande efficacité les rendent attrayants pour les installations à espace restreint. Cependant, ils impliquent des pièces mobiles nécessitant un entretien, une contamination croisée potentielle entre les flux de gaz par le report et les fuites, et sont généralement limités aux applications en phase gazeuse.

Stratégies de conception avancées pour maximiser les performances thermiques

Optimisation du parcours de débit

Les systèmes de contre-écoulement offrent une efficacité thermodynamique maximale en maintenant la différence de température maximale entre les fluides sur toute la longueur de l'échangeur. Cette configuration permet d'approcher les températures limitées uniquement par l'efficacité du transfert de chaleur plutôt que par des contraintes thermodynamiques fondamentales qui affectent les conceptions de débit parallèles.

L'uniformité de la distribution du flux a des répercussions critiques sur les performances des échangeurs de chaleur compacts où de nombreux canaux parallèles doivent recevoir des débits égaux. Une mauvaise distribution entraîne une sous-utilisation de certains canaux, tandis que d'autres subissent une baisse de pression excessive, une efficacité globale dégradante.

L'optimisation de la vitesse du flux équilibre l'amélioration du transfert de chaleur contre les sanctions de chute de pression. Des vitesses plus élevées augmentent les coefficients de turbulence et de transfert de chaleur, mais créent des baisses de pression qui augmentent de façon quadratique. La vitesse optimale dépend des propriétés du fluide, de la puissance de pompage disponible et de l'importance relative des performances thermiques par rapport aux pertes hydrauliques.

Les caractéristiques secondaires du flux, telles que les générateurs de vortex, les fossettes, les protrusions et les éléments de perturbation du flux, améliorent le mélange et le transfert de chaleur en interrompant le développement de la couche limite. Ces caractéristiques se révèlent particulièrement efficaces dans les géométries compactes où l'amélioration de la turbulence conventionnelle par des nombres élevés de Reynolds peut être peu pratique en raison des contraintes de chute de pression.

Techniques d'amélioration de surface

Les surfaces améliorées améliorent considérablement les coefficients de transfert de chaleur dans les échangeurs de chaleur compacts, ce qui permet de réduire la taille d'une fonction thermique donnée. Les surfaces étendues telles que les nageoires augmentent la zone de transfert de chaleur sur le côté avec des coefficients de transfert de chaleur plus faibles, généralement le côté gaz dans les applications gaz-liquides. L'efficacité des nageoires devient une considération critique, car les nageoires très longues ou épaisses peuvent ne pas être pleinement utilisées en raison des gradients de température le long de la nageoire.

Les ailerons à bandes, les ailerons à feuilles mobiles et les ailerons ondulés créent des schémas d'écoulement interrompus qui perturbent à plusieurs reprises les couches limites, maintenant des coefficients de transfert de chaleur locaux élevés tout au long du parcours. Ces géométries se révèlent particulièrement efficaces dans les échangeurs de chaleur compacts pour les applications automobiles et CVC.

Les techniques comprennent le sablage, l'estampage chimique, l'électroplaquage avec des revêtements poreux et la texturation de surface laser. Ces modifications se révèlent particulièrement utiles dans les applications d'ébullition et de condensation où les caractéristiques de surface influencent fortement la densité du site de nucléation et le comportement des films liquides.

Les traitements de surface hydrophobes et hydrophiles modifient les caractéristiques de mouillage pour améliorer le transfert de chaleur par condensation ou pour favoriser la condensation par goutte plutôt que par condensation par filmage. Dans les applications d'ébullition, les traitements de surface peuvent améliorer les coefficients de transfert de chaleur par nucléation ou retarder le début du flux critique de chaleur.

Approches d'optimisation multi-objectifs

La conception moderne d'échangeurs de chaleur compacts utilise de plus en plus des techniques d'optimisation multi-objectifs qui tiennent simultanément compte des performances thermiques, de la chute de pression, du poids, des coûts et d'autres objectifs concurrents.Ces approches reconnaissent que les conceptions optimales représentent des compromis plutôt que des maxima absolus ou des minima de paramètres uniques.

Les algorithmes génétiques, l'optimisation des essaims de particules et d'autres méthodes de calcul évolutionnaires explorent de vastes espaces de conception pour identifier des configurations optimales ou quasi-optimales.Ces techniques se révèlent particulièrement utiles pour les échangeurs de chaleur compacts où des géométries complexes et de nombreuses variables de conception créent des paysages d'optimisation hautement non linéaires qui défient les méthodes traditionnelles basées sur le gradient.

La dynamique des fluides informatiques couplée à des algorithmes d'optimisation permet de prédire les performances détaillées et de perfectionner la conception automatisée. Les simulations à haute fidélité capturent les phénomènes complexes de débit, les mécanismes de transfert de chaleur et leurs interactions, fournissant des prédictions précises de performance qui guident l'optimisation.

L'optimisation topologique représente une frontière émergente où les algorithmes déterminent des configurations optimales de distribution des matériaux et de cheminement des flux avec un biais de conception minimal. Plutôt que d'optimiser des géométries prédéfinies, l'optimisation topologique peut découvrir de nouvelles configurations que les concepteurs humains pourraient ne pas concevoir.

Sélection de matériaux pour les applications d'échangeurs de chaleur compacts

Considérations relatives à la conductivité thermique

La conductivité thermique du matériau a un impact direct sur l'efficacité de l'échangeur thermique en déterminant la résistance conductrice par la séparation des parois. Les matériaux de conductivité thermique élevée tels que le cuivre et l'aluminium minimisent cette résistance, ce qui permet des parois plus fines et des conceptions plus compactes.

Les alliages d'aluminium offrent des conductivités thermiques allant de 120 à 200 W/m·K selon la composition, offrant un équilibre favorable des performances thermiques, du poids, du coût et de la fabrication. Les industries automobile et aérospatiale emploient largement l'aluminium pour les échangeurs de chaleur compacts, en tirant parti de sa faible densité et de son excellente brasabilité.

Les aciers inoxydables sacrifient la conductivité thermique, généralement de 15 à 30 W/m·K, en échange d'une résistance à la corrosion supérieure et d'une capacité à haute température. Dans les conceptions compactes où l'épaisseur de paroi est réduite, la conductivité thermique inférieure de l'acier inoxydable crée une résistance conductrice plus importante que les échangeurs thermiques conventionnels.

Les alliages de titane et de nickel servent à des applications spécialisées exigeant une résistance exceptionnelle à la corrosion ou des performances à haute température. Ces matériaux permettent aux échangeurs de chaleur compacts de fonctionner dans des environnements où d'autres matériaux seraient défaillants, comme les systèmes de refroidissement de l'eau de mer, le traitement chimique ou les applications aérospatiales à haute température.

Propriétés mécaniques et intégrité structurelle

La résistance mécanique détermine les épaisseurs minimales de paroi nécessaires pour contenir les pressions de fonctionnement en toute sécurité. Les échangeurs de chaleur compacts avec parois minces et petits passages d'écoulement doivent soigneusement équilibrer les objectifs de performance thermique par rapport aux exigences structurelles.

Les coefficients d'expansion thermique affectent le développement de la contrainte lorsque les composants subissent des changements de température ou lorsque des matériaux différents sont joints. Les conceptions compactes avec géométries limitées peuvent être particulièrement sensibles à la contrainte thermique, nécessitant une analyse minutieuse de la compatibilité de l'expansion.

La résistance à la crevette devient critique pour les applications à haute température où une charge soutenue à des températures élevées provoque une déformation dépendante du temps. Les matériaux doivent maintenir l'intégrité structurale tout au long de la durée de vie en dépit des mécanismes de fluage.

Les modèles compacts avec des sections minces peuvent être plus sensibles à la fatigue que les échangeurs thermiques conventionnels. Les facteurs de concentration de stress aux discontinuités géométriques, aux articulations et aux transitions nécessitent une attention particulière. L'analyse de fatigue utilisant des courbes S-N ou des approches de mécanique de fracture assure une durée de vie adéquate dans les conditions de fonctionnement prévues.

Résistance à la corrosion et compatibilité

La résistance à la corrosion détermine l'aptitude du matériau à des environnements fluides spécifiques et affecte profondément la longévité de l'échangeur de chaleur. La corrosion uniforme réduit progressivement l'épaisseur de la paroi, ce qui peut compromettre l'intégrité structurelle dans des conceptions compactes avec une réserve minimale de corrosion.

La corrosion galvanique se produit lorsque des métaux différents entrent en contact avec un électrolyte, le matériau le plus anodique étant soumis à une corrosion accélérée. Les échangeurs de chaleur compacts utilisent souvent plusieurs matériaux optimisés pour différentes fonctions, créant des couples galvaniques potentiels. La sélection minutieuse des matériaux, des barrières isolantes ou des anodes sacrificielles atténuent les risques de corrosion galvanique.

L'érosion-corrosion combine l'usure mécanique et l'attaque chimique, particulièrement problématique dans les applications à haute vitesse ou lorsque les fluides contiennent des particules. Les échangeurs de chaleur compacts avec de petits passages d'écoulement peuvent connaître des vitesses élevées localisées qui accélèrent l'érosion-corrosion.

Les joints et joints polymériques dans les échangeurs de chaleur en plaques étanches doivent résister à la dégradation des fluides de procédé dans toute la gamme de températures de fonctionnement. Les matériaux de brasage doivent rester stables et ne pas former de composés intermétalliques fragiles pendant le service. Évaluation de compatibilité complète prend en compte tous les matériaux en contact avec les fluides de procédé.

Techniques de fabrication avancées pour les conceptions compactes

Fabrication additive et impression 3D

La fabrication additive révolutionne la conception d'échangeurs de chaleur compacts en permettant des géométries complexes impossibles à produire par la fabrication conventionnelle. La fusion sélective au laser, la fusion par faisceau électronique et la mise en jante des liants construisent des composants couche par couche à partir de poudres métalliques, créant des réseaux d'écoulement interne complexes optimisés pour la performance thermique sans contraintes de fabrication qui limitent les conceptions traditionnelles.

Les structures de treillis et les géométries cellulaires créées par la fabrication additive fournissent une densité de surface exceptionnelle avec porosité et caractéristiques de débit contrôlées. Ces structures peuvent être classées spatialement pour optimiser les caractéristiques locales de transfert de chaleur et de chute de pression.

Les options de matériaux pour la fabrication additive continuent à se développer, avec des alliages d'aluminium, des aciers inoxydables, des alliages de titane, des superalliages de nickel et des alliages de cuivre disponibles pour les applications d'échangeurs de chaleur. La finition de surface et la porosité interne nécessitent un contrôle minutieux du processus, car ces facteurs influent de façon significative sur les performances de transfert de chaleur et la chute de pression.

La technologie bénéficie particulièrement à des applications à faible volume et à haute valeur, où les coûts d'outillage pour la fabrication conventionnelle seraient prohibitifs. Aéronautique, défense, sports mécaniques et applications industrielles spécialisées adoptent de plus en plus des échangeurs de chaleur compacts fabriqués additivement.

Technologies de collage et de brasage de diffusion

La liaison par diffusion crée des joints à l'état solide en appliquant la pression et la température sous le point de fusion, ce qui provoque une diffusion atomique entre les interfaces pour former des liaisons métallurgiques. Ce processus permet de joindre des plaques minces avec des canaux d'écoulement complexes, gravés ou formés, sans matériaux de remplissage qui pourraient obstruer les passages ou créer des problèmes de corrosion.

Le brasage sous vide associe plusieurs composants utilisant des métaux de remplissage qui fondent et s'écoulent par l'action capillaire pour créer des joints étanches. Le brasage sous atmosphère contrôlée dans des fours à vide ou à gaz inerte empêche l'oxydation et permet l'assemblage simultané de nombreux joints dans des assemblages complexes.

Le brasage en aluminium utilise généralement des alliages de silice-aluminium avec des points de fusion autour de 580°C, tandis que le brasage en cuivre utilise des alliages de cuivre-phosphore ou d'argent. Les alliages de brasage à base de nickel permettent l'assemblage d'aciers inoxydables et d'alliages à haute température pour des applications exigeantes.

Les oxydes, les huiles et les contaminants empêchent le mouillage et le flux appropriés des alliages de brasage. Le nettoyage chimique, l'application de flux ou le traitement contrôlé de l'atmosphère assurent des surfaces propres pour des joints fiables. La conception de l'installation maintient un alignement et une pression de contact appropriés pendant les cycles de brasage tout en prenant en compte l'expansion thermique.

Fabrication de microfabrication et de précision

L'estampage photochimique, également connu sous le nom de fraisage chimique, élimine sélectivement les matériaux par le masquage photorésiste et l'estampage chimique pour créer des canaux de flux précis et des caractéristiques dans les tôles minces. Ce procédé permet des motifs complexes avec des détails fins, ce qui le rend idéal pour les échangeurs de chaleur microcanaux et les conceptions de plaques compactes.

L'usinage à décharge électrique (EDM) crée des caractéristiques complexes grâce à des étincelles électriques contrôlées qui érodent le matériau. Le fil EDM coupe les profils complexes à travers des sections épaisses, tandis que le plongeur EDM forme des cavités et des canaux à l'aide d'électrodes en forme.

La découpe au laser et le soudage au laser fournissent un traitement précis et localisé des matériaux avec des zones peu touchées par la chaleur. La découpe au laser crée des motifs complexes dans les matériaux fins pour les ailerons, les plaques et les caractéristiques de distribution du flux.

Cette technique produit des géométries internes complexes avec une excellente finition de surface et un contrôle dimensionnel. Les composants en nickel et cuivre électroformés servent à des applications d'échangeurs de chaleur compacts spécialisés nécessitant des passages d'écoulement complexes ou une qualité de surface exceptionnelle.

Méthodes d'analyse thermique et hydraulique des performances

Correlations analytiques et empiriques

Les corrélations de transfert de chaleur fournissent des outils essentiels pour prédire les coefficients convectifs de transfert de chaleur dans les échangeurs de chaleur compacts. Le nombre de Nüsselt, représentant le coefficient de transfert de chaleur sans dimension, est corrélé avec le nombre de Reynolds, le nombre de Prandtl et les paramètres géométriques par des relations empiriques dérivées.

Les corrélations des facteurs de frottement prédisent la chute de pression par les relations entre le facteur de frottement, le nombre de Reynolds et les paramètres géométriques. L'équation de Darcy-Weisbach relie la chute de pression au facteur de frottement, à la vitesse du flux et à la géométrie du canal.

La méthode efficacité-NTU analyse les performances de l'échangeur de chaleur sans exiger des calculs itératifs des températures de sortie. L'efficacité représente le rapport entre le transfert de chaleur réel et le transfert maximum possible de chaleur, tandis que le NTU (Nombre d'unités de transfert) caractérise la taille de l'échangeur de chaleur par rapport aux taux de capacité thermique des fluides.

Les méthodes de différence de température moyenne log (LMTD) offrent d'autres méthodes d'analyse, particulièrement utiles lorsque les températures d'entrée et de sortie sont connues. Les facteurs de correction tiennent compte des arrangements de débit autres que le contre-écoulement pur ou le débit parallèle.

Simulation de la dynamique des fluides informatiques

La dynamique des fluides informatiques (CFD) permet une analyse détaillée des schémas de débit, des distributions de température et des mécanismes de transfert de chaleur dans les échangeurs de chaleur compacts. Les simulations tridimensionnelles captent des phénomènes complexes, notamment la mauvaise distribution des flux, les flux secondaires, le développement de couches limites et les points chauds locaux que les méthodes d'analyse simplifiées ne permettent pas de prédire.

La modélisation de la turbulence a des répercussions importantes sur la précision du CFD pour les échangeurs de chaleur compacts où le débit peut se transformer entre les régimes laminaires et les régimes turbulents ou où des géométries complexes créent des conditions de débit difficiles. Les modèles Navier-Stokes (RANS) moyens de Reynolds, y compris les formulations k-epsilon et k-omega, offrent des prévisions de turbulences efficaces par calcul adaptées à de nombreuses applications techniques.

L'analyse conjuguée du transfert de chaleur résout simultanément le flux de fluide et la conduction solide, captant les interactions thermiques entre les flux de fluide et les structures solides. Cette approche s'avère essentielle pour les échangeurs de chaleur compacts où les parois minces et les flux de chaleur élevés créent des gradients de température significatifs dans les matériaux solides.

Les défis de génération de mailles dans les échangeurs de chaleur compacts sont le résultat de petites caractéristiques géométriques, de parois minces et de grands rapports d'aspect. Des mailles de haute qualité avec un raffinement approprié dans les couches limites et les régions de gradients élevés sont essentiels pour des résultats précis. La symmétrie et la périodicité peuvent réduire les domaines de calcul des géométries avec des motifs répétés, diminuant considérablement les temps de solution tout en maintenant la précision.

Essais expérimentaux et validation

Les installations d'essai doivent mesurer avec précision les vitesses de transfert de chaleur, les températures, les pressions et les débits tout en maintenant des conditions de fonctionnement contrôlées. La vérification de la balance thermique permet de s'assurer que la chaleur rejetée par le fluide chaud correspond à la chaleur absorbée par le fluide froid dans des limites d'incertitude acceptables, confirmant la précision de la mesure et identifiant les pertes de chaleur dans les environs.

La mesure de la température nécessite un placement prudent du capteur et la prise en compte des erreurs de conduction le long des conduits du capteur. Les thermocouples multiples ou les détecteurs de température de résistance aux points d'entrée et de sortie permettent de calculer la moyenne pour tenir compte des non-uniformités de température.

La mesure de la chute de pression utilise des capteurs de pression différentiels avec une plage et une précision appropriées pour les différences de pression attendues. Les robinets de pression doivent être situés pour capter la chute de pression de l'échangeur de chaleur sans inclure les pertes d'entrée ou de sortie, sauf si celles-ci font partie de l'évaluation de conception.

La mesure du débit à l'aide de compteurs de turbine, de débitmètres magnétiques, de compteurs de Coriolis ou d'autres technologies appropriées doit fournir une précision proportionnelle aux objectifs de mesure du transfert de chaleur. L'étalonnage et la vérification du débit assurent des données fiables.

Relever les défis du fauchage et de l'entretien

Mécanismes de fouillage et stratégies d'atténuation

Le fauchage représente l'un des défis les plus importants pour les échangeurs de chaleur compacts, car les petits passages d'écoulement sont particulièrement sensibles au blocage des dépôts. Le fauchage des particules se produit lorsque les solides en suspension s'accumulent sur les surfaces de transfert de chaleur, réduisant les coefficients de transfert de chaleur et augmentant la chute de pression. Le fauchage cristallisation se développe lorsque les sels dissous dépassent les limites de solubilité et précipitent sur les surfaces, courantes dans les applications d'eau de refroidissement.

La filtration élimine les particules avant qu'elles ne pénètrent dans les échangeurs de chaleur, avec un calibrage du filtre basé sur les plus petites dimensions du passage du flux. Les programmes de traitement de l'eau contrôlent l'échelle par l'ajustement du pH, les inhibiteurs chimiques ou l'adoucissement de l'eau. Les biocides empêchent la croissance biologique dans les systèmes d'eau de refroidissement.

Les revêtements hydrophobes réduisent les encrassements à base d'eau, tandis que les revêtements spécialisés résistent à l'attachement biologique. Les surfaces lisses à faible rugosité minimisent les sites de nucléation pour la cristallisation et réduisent l'adhérence des particules. Cependant, ces traitements ne doivent pas dégrader significativement les performances de transfert de chaleur ou introduire des problèmes de compatibilité.

Les stratégies de conception pour tenir compte des dommages comprennent la surdimensionnement des échangeurs de chaleur pour maintenir des performances adéquates au fur et à mesure que les dommages se développent, la sélection des géométries avec des passages de débit plus grands moins sensibles au blocage et l'intégration de caractéristiques qui facilitent le nettoyage.

Méthodes de nettoyage et accès à l'entretien

Le nettoyage chimique dissout ou relâche les dépôts à l'aide d'acides, de bases, d'agents chélateurs ou de solvants choisis pour des types spécifiques de polluants. Les dépôts à l'échelle réagissent généralement au nettoyage acide, tandis que les dépôts organiques peuvent nécessiter des nettoyants alcalins ou des solvants. Les procédures de nettoyage doivent tenir compte de la compatibilité des matériaux, en veillant à ce que les produits chimiques de nettoyage n'attaquent pas les matériaux ou les joints d'échangeur de chaleur.

Le nettoyage mécanique élimine physiquement les dépôts par brossage, grattage ou jet d'eau haute pression. Cette approche s'avère efficace pour les dépôts mous et la croissance biologique, mais nécessite un accès désassemblé aux surfaces de transfert de chaleur. Les échangeurs de chaleur en plaques à joint facilitent le nettoyage mécanique en permettant l'enlèvement des plaques pour un accès direct.

Les systèmes de nettoyage en ligne fonctionnent pendant l'opération normale d'échangeur de chaleur pour enlever continuellement ou périodiquement les dépôts. Le rétroflushing automatique inverse la direction d'écoulement pour déloger les particules accumulées. Les systèmes de nettoyage à boules d'éponge circulent des boules d'éponge légèrement surdimensionnées à travers les tubes, essuyant mécaniquement les surfaces que les billes traversent.

Les raccords de tuyauterie devraient comprendre des vannes d'isolement et des points d'évacuation pour faciliter l'entretien. Les dispositions de levage et un dégagement adéquat permettent l'enlèvement sûr des composants lourds. La documentation, y compris les procédures de nettoyage, les produits chimiques recommandés et les intervalles d'entretien assurent un soin approprié à long terme.

Intégration et considérations au niveau du système

Conception de tuyauterie et de connexion

Les raccords à pistons pour échangeurs de chaleur compacts nécessitent une conception soignée pour éviter d'introduire des chutes de pression excessives qui ne tiennent pas compte des avantages de la conception thermique compacte. Les contractions et les expansions soudaines aux raccords d'entrée et de sortie créent des pertes de pression qui peuvent être minimisées par des transitions progressives et des buses de taille appropriée.

Les échangeurs de chaleur compacts avec géométries limitées peuvent subir des contraintes thermiques importantes s'ils sont reliés de façon rigide aux systèmes de tuyauterie. L'analyse de stress permet de garantir que les charges de tuyauterie ne dépassent pas les charges de buse autorisées par les fabricants d'échangeurs de chaleur. Les systèmes de soutien doivent supporter des charges de poids sans imposer des moments ou des forces excessifs sur les connexions d'échangeurs de chaleur.

L'isolation par vibration empêche la transmission des vibrations de la pompe ou du compresseur aux échangeurs de chaleur, ce qui pourrait causer des défaillances de fatigue dans les conceptions compactes à paroi mince. Connecteurs flexibles, isoleurs de vibrations ou dispositifs appropriés de soutien de tuyauterie brisent les voies de transmission par vibration.

Les raccords d'instrumentation pour la mesure de la température, de la pression et du débit doivent être intégrés sans compromettre l'emballage compact. Les plans de thermowell pour les capteurs de température doivent minimiser l'obstruction du débit et la chute de pression tout en offrant une immersion adéquate pour une mesure précise.

Stratégies de contrôle et d'exploitation

Les systèmes de commande comportant des échangeurs de chaleur compacts doivent tenir compte de leur masse thermique généralement faible et de leurs caractéristiques de réponse rapide. Les conceptions compactes réagissent rapidement aux variations de débit ou de température, ce qui permet un contrôle réactif mais peut créer des défis de stabilité.

Les dispositifs de régulation par dérivation permettent de suivre d'autres voies de circulation autour des échangeurs de chaleur, ce qui permet de contrôler la température par division du débit plutôt que par modulation du débit total. Les vannes à trois voies ou les vannes parallèles bidirectionnelles traversent ou entourent l'échangeur de chaleur en fonction de la température.

Les procédures de démarrage et d'arrêt nécessitent une attention particulière pour les échangeurs de chaleur compacts, en particulier ceux qui fonctionnent à des températures ou pressions extrêmes. Les chocs thermiques résultant de changements rapides de température peuvent endommager les structures à parois minces ou créer des contraintes thermiques excessives. Les procédures de réchauffement et de refroidissement progressifs limitent les vitesses de changement à des niveaux acceptables.

La surveillance des performances permet de suivre l'efficacité de l'échangeur de chaleur au fil du temps, en identifiant les encrassements ou la dégradation avant que de graves problèmes ne se développent. La tendance des températures d'entrée et de sortie, des baisses de pression et des taux de transfert de chaleur permet de prévoir l'entretien.

Considérations de sécurité et de fiabilité

Les soupapes de décompression, calibrées selon les codes applicables, protègent contre les scénarios de sortie bloquée, l'expansion thermique des liquides piégés ou l'exposition au feu externe. Les conduites de décompression des soupapes de décompression permettent de décharger les fluides vers des endroits sûrs, en tenant compte du potentiel de flux biphasé et de forces de réaction.

Les systèmes de détection des fuites permettent de détecter les fuites de liquides dans les zones environnantes. Pour les applications avec des fluides dangereux ou incompatibles, la détection des fuites entre les flux d'échangeurs de chaleur permet d'identifier rapidement les fuites internes avant que la contamination croisée ne devienne grave.

Les codes de sélection et de conception des matériaux garantissent des marges de sécurité adéquates pour les conditions d'exploitation prévues et des scénarios anormaux raisonnables. Le code ASME des chaudières et des récipients à pression, la directive sur les équipements sous pression ou d'autres normes applicables prévoient des règles de conception, des exigences en matière de matériaux et des critères d'inspection.

L'analyse des modes et des effets de défaillance (FMEA) évalue systématiquement les mécanismes de défaillance potentiels et leurs conséquences.Cette analyse identifie les éléments critiques nécessitant une redondance, une inspection améliorée ou des systèmes de protection.Les défaillances à un seul point ayant de graves conséquences reçoivent une attention particulière, avec des modifications de conception ou des procédures opérationnelles pour atténuer les risques.

Applications spécifiques à l'industrie et études de cas

Applications aéronautiques et aérospatiales

Les systèmes de contrôle environnemental des aéronefs utilisent des échangeurs de chaleur compacts pour la climatisation de la cabine, utilisant des cycles d'air ou de réfrigération pour refroidir l'air saigné des moteurs. Ces échangeurs de chaleur doivent fonctionner à travers de larges distances d'altitude et de température tout en résistant aux vibrations, aux charges d'accélération et aux conditions de givrage potentielles.

Les systèmes de refroidissement avioniques éliminent la chaleur des systèmes radar, des ordinateurs de vol et des équipements de guerre électronique à l'aide de plaques froides compactes refroidies par liquide ou d'échangeurs de chaleur refroidis par air. La tendance vers une électronique plus puissante avec une dissipation de chaleur plus élevée intensifie les défis de gestion thermique dans les volumes d'aéronefs limités.

Les applications du système de propulsion comprennent les refroidisseurs d'huile pour moteurs et boîtes de vitesses, les intercoolers pour moteurs turbocompressés et les échangeurs de chaleur à huile qui utilisent du carburant comme dissipateur de chaleur pendant la préchauffage du carburant pour la combustion. Ces échangeurs de chaleur compacts doivent résister à des pressions, températures et niveaux de vibrations élevés tout en assurant un fonctionnement fiable tout au long de la durée de vie de l'aéronef.

Les applications spatiales présentent des exigences encore plus extrêmes, avec des échangeurs de chaleur compacts fonctionnant dans des environnements sous vide, des températures extrêmes et des conditions de gravitation nulle. Les radiateurs pour le contrôle thermique des engins spatiaux, les échangeurs de chaleur du système de survie et le refroidissement des systèmes de propulsion nécessitent des conceptions compactes et légères avec une fiabilité exceptionnelle car la maintenance est impossible.

Systèmes automobiles et de transport

Les applications automobiles conduisent à une production de haute quantité d'échangeurs de chaleur compacts, avec radiateurs, condenseurs, évaporateurs, intercoolers et refroidisseurs d'huile, tous utilisant des conceptions compactes pour s'adapter dans les compartiments de moteurs surchargés. Les échangeurs de chaleur en aluminium microcanaux ont largement remplacé les conceptions cuivre-brass dans les véhicules modernes, offrant un poids réduit, des performances thermiques améliorées et une charge de réfrigérant inférieure.

La gestion thermique des véhicules électriques présente de nouveaux défis et opportunités pour les échangeurs de chaleur compacts. Les systèmes de gestion thermique des batteries maintiennent des températures optimales pour les performances, la longévité et la sécurité de la batterie, en utilisant le refroidissement liquide avec des plaques froides compactes ou échangeurs de chaleur. Le refroidissement électronique de l'alimentation élimine la chaleur des onduleurs, des convertisseurs et des systèmes de recharge.

Les applications de camions lourds et d'équipements hors route nécessitent des échangeurs de chaleur compacts robustes capables de résister à des environnements difficiles, notamment la poussière, les vibrations et les températures extrêmes. Les refroidisseurs d'air de charge pour moteurs diesel turbocompressés, les refroidisseurs à huile hydraulique et les refroidisseurs de transmission utilisent tous des conceptions compactes pour s'adapter aux contraintes de l'équipement.

Les systèmes de transport ferroviaire utilisent des échangeurs de chaleur compacts pour le refroidissement des moteurs de locomotive, le refroidissement des moteurs de traction et les systèmes CVC pour les voitures particulières. Les contraintes d'espace dans les compartiments des moteurs de locomotive et les emplacements de montage sous-auto conduisent à des conceptions compactes.

Centre de refroidissement électronique et de données

Les applications de refroidissement électroniques vont des appareils grand public aux ordinateurs haute performance, toutes exigeant des solutions thermiques compactes pour éliminer la chaleur des processeurs de plus en plus puissants dans des facteurs de forme rétrécissante. Ordinateurs portables, smartphones et tablettes utilisent des tuyaux de chaleur ultra-mince, chambres à vapeur et puits de chaleur compacts avec ventilateurs miniatures pour refroidir les processeurs produisant des dizaines de watts en paquets à l'échelle millimétrique.

Le refroidissement des serveurs et des datacenters utilise de plus en plus de solutions de refroidissement liquide, car le refroidissement de l'air atteint des limites pratiques pour l'informatique à haute densité. Les plaques froides compactes montées directement aux transformateurs utilisent l'eau ou les fluides diélectriques pour éliminer la chaleur plus efficacement que le refroidissement de l'air.

Le refroidissement par immersion représente une approche émergente où les serveurs fonctionnent immergés dans des fluides diélectriques, avec des échangeurs de chaleur compacts refroidissant le fluide. Cette méthode permet des performances de refroidissement exceptionnelles permettant des densités de calcul extrêmes tout en éliminant les ventilateurs et en réduisant le bruit.

Les appareils de télécommunication sont équipés d'échangeurs de chaleur compacts dans les armoires et les abris extérieurs, qui abritent des stations de base cellulaires et des équipements de réseau, qui manquent souvent de climatisation, et qui utilisent plutôt des échangeurs de chaleur compacts air-air qui séparent l'air intérieur de l'air ambiant extérieur tout en transférant la chaleur.

Industries des procédés et transformation chimique

Les industries de procédés chimiques utilisent des échangeurs de chaleur compacts où les limitations d'espace, les contraintes de poids ou les conditions d'exploitation extrêmes favorisent des conceptions compactes sur les échangeurs de chaleur à coque et à tube conventionnels. Les plates-formes pétrolières et gazières offshore sont confrontées à de graves contraintes d'espace et de poids, ce qui rend les échangeurs de chaleur compacts attrayants malgré des coûts initiaux plus élevés.

Les usines pétrochimiques utilisent des échangeurs de chaleur compacts pour des services spécialisés, notamment le refroidissement à haute pression de l'hydrogène, la manipulation de produits chimiques corrosifs et les applications à haute température. La combinaison de la taille compacte et de la capacité de traiter des conditions extrêmes rend les technologies comme les échangeurs de chaleur de circuits imprimés économiquement attrayants malgré des prix élevés.

Les industries pharmaceutiques et de biotechnologie apprécient les échangeurs de chaleur compacts pour leur propreté, leur compatibilité avec les matériaux et leur capacité à manipuler efficacement les petits lots. Les échangeurs de chaleur en plaques d'étanchéité avec des conceptions sanitaires facilitent la validation du nettoyage et répondent à des exigences d'hygiène rigoureuses.

Les applications énergétiques renouvelables, notamment le traitement de la biomasse, la géothermie et la production d'hydrogène, utilisent des échangeurs de chaleur compacts adaptés aux exigences spécifiques du procédé. Les applications géothermiques nécessitent des matériaux résistant à la corrosion pour manipuler des fluides agressifs, tandis que les systèmes de production d'hydrogène et de piles à combustible bénéficient de conceptions compactes qui réduisent le volume et le poids du système.

Tendances futures et technologies émergentes

Matériaux et revêtements avancés

Les nanomatériaux et les surfaces nanostructurées promettent des améliorations significatives dans les performances de transfert de chaleur grâce à une surface accrue et à des propriétés de surface modifiées. Les nanotubes de carbone et le graphine présentent une conductivité thermique extraordinaire, ce qui permet potentiellement des surfaces de transfert de chaleur ultra-hautes performances lorsqu'ils sont intégrés avec succès dans des structures d'échangeurs de chaleur pratiques.

Les matériaux à haute température permettent des échangeurs de chaleur compacts pour des cycles de puissance avancés et des systèmes de propulsion fonctionnant à des températures supérieures aux capacités des matériaux conventionnels. Les composites à matrice céramique, les alliages réfractaires et les superalliages avancés prolongent les limites de température de fonctionnement tout en maintenant l'intégrité structurelle.

Les matériaux intelligents aux propriétés adaptatives pourraient permettre aux échangeurs de chaleur de s'adapter automatiquement aux conditions de fonctionnement changeantes. Les alliages de mémoire de forme pourraient créer des passages de débit à géométrie variable qui optimisent les performances sur de larges plages de fonctionnement.

Les revêtements résistants à la corrosion et les traitements de surface prolongent la vie des échangeurs de chaleur dans des environnements agressifs tout en permettant l'utilisation de matériaux de base à moindre coût. Les technologies de revêtement avancées, notamment le dépôt de couches atomiques, le dépôt de vapeurs physiques et les procédés de pulvérisation de plasma, créent des couches protectrices minces et uniformes.

Intelligence artificielle et apprentissage de la machine dans le design

Les réseaux neuronaux apprennent des relations complexes entre les paramètres géométriques et les performances thermiques-hydrauliques, permettant des prédictions de performance quasi instantanées lors des itérations d'optimisation. Cette capacité accélère considérablement l'exploration de conception, permettant l'évaluation de milliers de variantes de conception pour identifier des configurations optimales.

Les approches de conception génératrice utilisent l'intelligence artificielle pour créer de nouvelles géométries d'échangeur thermique optimisées pour des objectifs spécifiques. Plutôt que d'optimiser des géométries prédéfinies, les algorithmes générateurs explorent de vastes espaces de conception avec un biais de conception minimal, potentiellement découvrir des configurations que les concepteurs humains ne conçoivent pas. Combinés à des capacités de fabrication additives, la conception génératrice permet vraiment optimisés échangeurs de chaleur compacts adaptés à des applications spécifiques.

Les algorithmes formés sur les données de performance historiques identifient les modèles indiquant des problèmes de développement, permettant un calendrier de maintenance proactif. Cette approche maximise la disponibilité de l'équipement tout en minimisant l'entretien inutile, particulièrement utile pour les échangeurs de chaleur compacts dans les applications critiques où les temps d'arrêt imprévus entraînent des coûts élevés.

Les jumelles numériques créent des répliques virtuelles d'échangeurs de chaleur physiques, constamment mises à jour avec des données opérationnelles pour refléter l'état réel de l'équipement.Ces modèles numériques permettent de surveiller les performances en temps réel, d'analyser les scénarios et d'optimiser les conditions de fonctionnement.

Intégration avec les énergies renouvelables et la durabilité

Les systèmes d'énergies renouvelables comptent de plus en plus sur des échangeurs de chaleur compacts pour la gestion thermique et la conversion d'énergie. Les capteurs solaires, les systèmes d'énergie solaire concentrée et les installations géothermiques utilisent tous des échangeurs de chaleur compacts optimisés pour des fluides de travail spécifiques et des conditions d'exploitation.

Les échangeurs de chaleur compacts permettent la récupération de chaleur dans les installations à usage spatial, y compris les véhicules, les procédés industriels et les systèmes de construction. Les systèmes de cycle biologique de Rankine, les générateurs thermoélectriques et les systèmes de refroidissement d'absorption dépendent tous des échangeurs de chaleur compacts pour réaliser des applications pratiques.

Les réfrigérants naturels, y compris le CO2, l'ammoniac et les hydrocarbures, présentent des caractéristiques thermiques et hydrauliques différentes par rapport aux réfrigérants conventionnels. Les modèles d'échangeurs de chaleur compacts doivent s'adapter à ces fluides tout en maintenant ou en améliorant les performances. Les systèmes transcrits CO2, en particulier, bénéficient d'échangeurs de chaleur compacts capables de manipuler des pressions de fonctionnement élevées tout en obtenant d'excellentes performances de transfert de chaleur.

Les principes de l'économie circulaire encouragent la conception d'échangeurs de chaleur compacts pour la recyclabilité, la remanufacturation et la durée de vie prolongée. La sélection des matériaux, compte tenu du recyclage en fin de vie, des conceptions modulaires permettant le remplacement des composants et de la construction durable prolongeant la durée de vie opérationnelle, contribuent à la durabilité.

Lignes directrices pratiques et pratiques exemplaires

Établissement des exigences et des spécifications de conception

Les contraintes hydrauliques précisent les chutes de pression maximales autorisées pour chaque flux de fluide, reconnaissant que la puissance de pompage disponible limite les pertes de pression acceptables. Les contraintes géométriques définissent les dimensions maximales, les limites de poids et toute restriction sur la forme ou l'orientation.

Les conditions de fonctionnement, y compris les plages de pression, les températures extrêmes, les variations de débit et les scénarios transitoires, doivent être documentées de façon approfondie. Les conditions de conception représentent le fonctionnement normal, tandis que les conditions de conception hors de la conception capturent le démarrage, l'arrêt, le fonctionnement de la charge partielle et les scénarios anormaux.

Les propriétés des fluides nécessitent des spécifications détaillées, notamment la composition, les propriétés thermophysiques et toutes les caractéristiques particulières telles que la toxicité, l'inflammabilité ou les préoccupations environnementales. Les tendances de Fouling, la corrosivité et la compatibilité avec les matériaux de construction influencent de façon significative les décisions de conception.

Les applications nécessitant un minimum de maintenance favorisent les constructions scellées, brasées, tandis que celles qui anticipent les salissures exigent des conceptions propres. Les objectifs de coûts, y compris le coût initial des immobilisations, le coût d'installation et les coûts d'exploitation sur la durée de vie de l'équipement, influencent la sélection des matériaux et la complexité de la conception.

Conception itérative et processus d'optimisation

La conception d'échangeur de chaleur compact se fait itérativement, perfectionnant les configurations par des cycles d'analyse et d'évaluation successifs. La sélection initiale du concept choisit le type d'échangeur de chaleur approprié en fonction des exigences d'application, des propriétés des fluides et des contraintes d'espace.

L'analyse thermique et hydraulique détaillée utilise des méthodes de calcul rigoureuses, des corrélations ou une dynamique de fluide computationnel pour prédire avec précision les performances. Cette analyse vérifie que les exigences thermiques sont satisfaites alors que les baisses de pression restent dans des limites acceptables.

L'analyse de la fatigue permet d'évaluer la durabilité dans des conditions de charge cyclique. L'analyse de la vibration permet d'éviter la résonance avec des sources d'excitation. Ces analyses mécaniques révèlent souvent des contraintes nécessitant des modifications de conception thermique, nécessitant une itération entre les activités de conception thermique et mécanique.

L'évaluation de la faisabilité de la fabrication permet d'évaluer si les conceptions peuvent être produites à l'aide de procédés disponibles à des coûts et à des niveaux de qualité acceptables. Les conceptions comportant des caractéristiques difficiles ou impossibles à fabriquer doivent être modifiées indépendamment des avantages théoriques en matière de performance.

Stratégies de prototypage et d'essai

Les premiers prototypes peuvent utiliser des géométries simplifiées ou des méthodes de fabrication alternatives pour réduire les coûts et le calendrier tout en fournissant des données essentielles sur les performances. Les plans d'instrumentation identifient les mesures critiques nécessaires pour valider les performances thermiques et hydrauliques. Les installations d'essai doivent reproduire les conditions d'exploitation, y compris les pressions, les températures, les débits et les propriétés des fluides.

Les essais en conditions stationnaires à plusieurs points de fonctionnement caractérisent les performances de base, tandis que les essais transitoires évaluent la réponse dynamique à des conditions changeantes. Les essais de durabilité soumettent des prototypes à des cycles de vie accélérés, à des cycles thermiques, à des cycles de pression et à des vibrations pour identifier les modes de défaillance potentiels.

L'analyse des données compare les performances mesurées aux prévisions, valide les modèles analytiques et identifie les écarts qui nécessitent une étude. L'analyse d'incertitude quantifie les erreurs de mesure et leur impact sur les paramètres de performance calculés. Le développement de la corrélation utilise des données d'essai pour créer des relations empiriques pour les calculs de conception, particulièrement utiles pour les géométries nouvelles qui ne sont pas liées.

Les essais sur le terrain dans des environnements d'application réels fournissent une validation finale dans des conditions réelles que les installations d'essai peuvent ne pas reproduire complètement. Les unités de terrain instrumentées surveillent les performances, la fiabilité et tout problème inattendu survenant pendant l'exploitation prolongée.

Conclusion

Les échangeurs de chaleur compacts représentent des solutions techniques sophistiquées qui répondent au défi critique d'une gestion thermique efficace dans des applications à usage spatial. La conception et l'optimisation de ces appareils nécessitent l'intégration des connaissances du transfert de chaleur, de la mécanique des fluides, de la science des matériaux, de la technologie de fabrication et de l'ingénierie des systèmes.

Les différents types d'échangeurs de chaleur compacts, y compris les conceptions de plaques, les configurations de microcanaux, les échangeurs de chaleur de circuits imprimés et les géométries avancées rendues possibles par la fabrication additive, fournissent aux concepteurs des outils puissants pour répondre à des exigences spécifiques d'application. La sélection de ces solutions nécessite de comprendre leurs avantages respectifs, leurs limites et leurs domaines d'application optimaux.

Les méthodes de conception avancées, notamment la dynamique des fluides informatiques, l'optimisation multi-objectifs et les nouvelles approches d'intelligence artificielle, permettent d'optimiser les échangeurs de chaleur compacts de plus en plus sophistiqués pour des applications exigeantes.Ces outils complètent plutôt que de remplacer la compréhension technique fondamentale, avec des concepteurs expérimentés qui tirent parti à la fois des capacités analytiques et des connaissances pratiques pour créer des solutions efficaces.

Les nouvelles applications dans les véhicules électriques, les systèmes d'énergie renouvelable, le refroidissement électronique et les cycles d'alimentation avancés créent des possibilités pour des solutions de gestion thermique innovantes. Des matériaux avancés, des surfaces intelligentes et des conceptions adaptatives promettent d'autres améliorations de performance, tandis que les technologies numériques, y compris l'apprentissage des machines et les jumelles numériques, améliorent les processus de conception et la gestion opérationnelle.

Pour les ingénieurs et les concepteurs travaillant avec des échangeurs de chaleur compacts, le succès exige des approches systématiques commençant par une définition complète des exigences, passant par la conception et l'analyse itératives, et aboutissant à une validation approfondie par prototypage et essais. L'attention aux considérations pratiques telles que la faisabilité de la fabrication, l'atténuation des encrassementsements, l'accès à la maintenance et l'intégration des systèmes garantit que les conceptions fonctionnent de manière fiable dans les applications réelles plutôt que sur papier.

Le domaine de la conception d'échangeurs de chaleur compacts demeure dynamique et difficile, offrant des possibilités d'innovation et d'amélioration continue. À mesure que les applications deviennent plus exigeantes et plus difficiles, l'importance des solutions thermiques compactes optimisées ne fera qu'augmenter.Les ingénieurs qui maîtrisent les principes, les méthodologies et les considérations pratiques discutés dans ce guide détaillé seront bien placés pour développer des échangeurs de chaleur compacts efficaces qui améliorent les capacités de gestion thermique dans diverses industries et applications.Pour d'autres ressources techniques sur la conception d'échangeurs de chaleur et la gestion thermique, la ]American Society of Mechanical Engineers[] fournit de nombreuses publications et normes, tandis que la ]American Society of Heating, Refrigering and Air-Conditioning Engineers[] offre des conseils précieux pour les applications de CVC.
